2021. 10. 11 월 오후 7시
내일 수업에서 재용오빠가 스피커 얼라인먼트를 어떻게 하는지 보여주기로 해서 그 전날에 먼저 화콘장에 시스템을 설치해두고 미리 스피커 얼라인먼트를 해봤다. 추가로 새로운 모니터 스피커와 앰프가 생겨서 측정을 해보기도 하고 이 전 학기에서 사용하면서 문제가 있었던 거 같았던 스플리터도 하나씩 체크해보는 시간을 가졌다.
해강이한테 지금 화콘장에 있다고 보내준 사진인데 눈이 왜이렇게 지쳐보이냐고 했다;; 아닌데;; 아직 뭐 안했는데;; ^_ㅠ;;
현정이 어제 타투 새로 하고 와서 신남ㅋ
>> 스피커 측정, 장비점검
<측정용 마이크>
측정용 마이크 Behringer ECM8000 2개를 나란히 바닥에 붙여놓고 맥북과 연결된 오디오인터페이스에 연결한다.

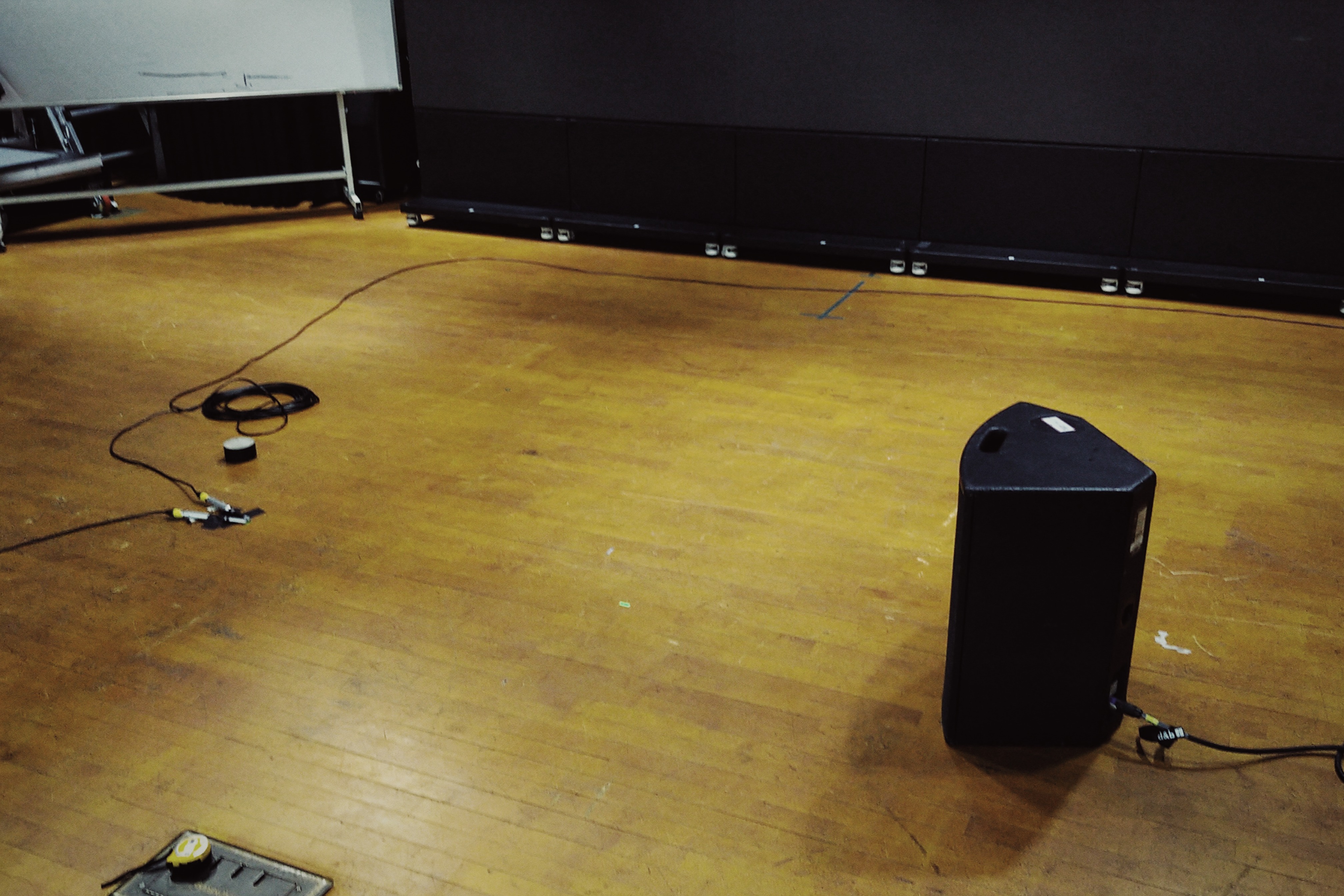

스피커랑 측정용 마이크 간격은 2m로 설정했다.
맥북에 측정되는 값을 볼 수 있는 프로그램인 Smarrt를 통해 핑크노이즈를 재생시켜서 두 마이크로 들어오는 주파수 응답을 참고한다.

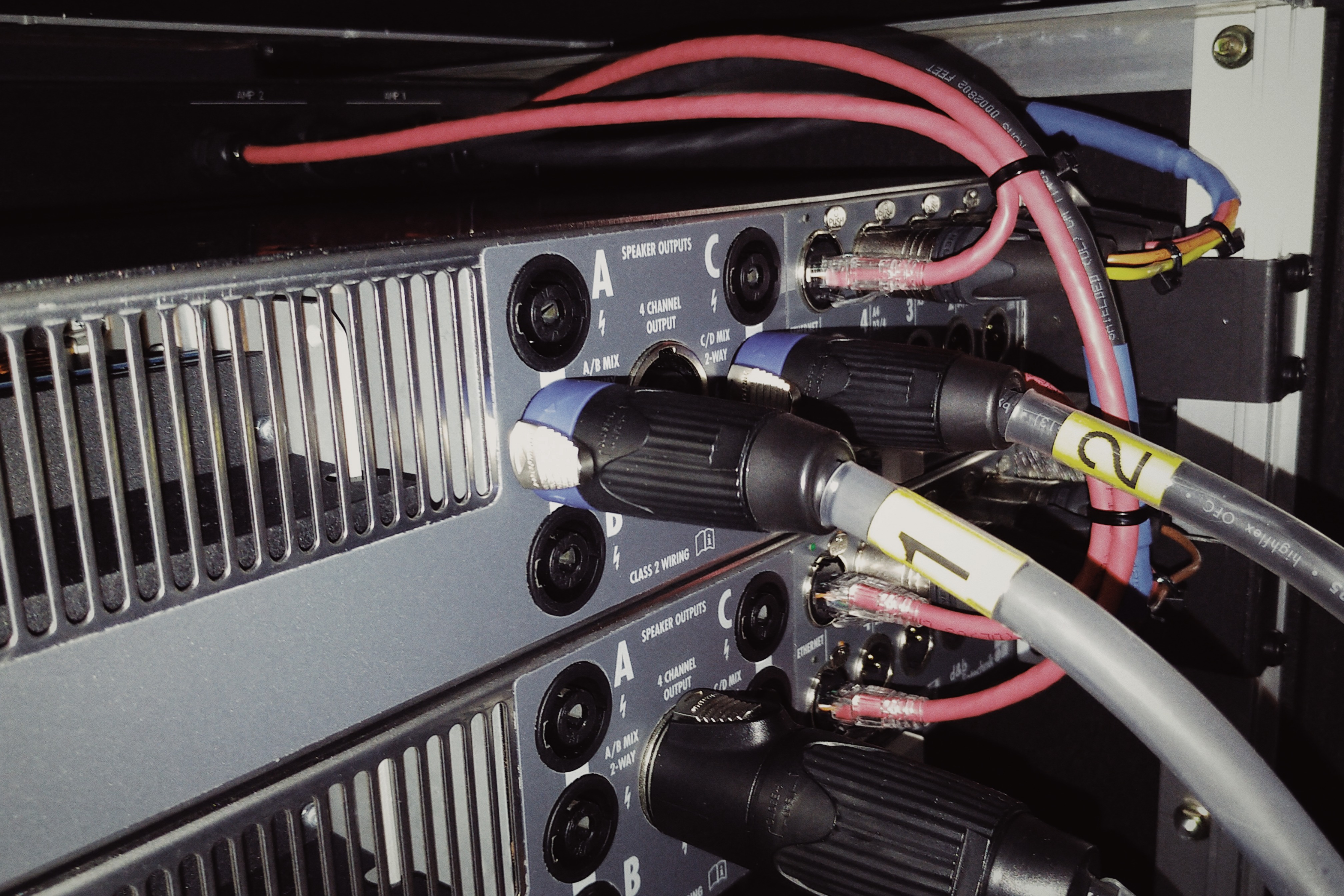

앰프는 기존에 사용하던 E-PAC 과 새로 들어온 D20 두 가지가 있어서 같은 스피커에 두 앰프를 비교하기도 했다.
<측정값을 볼수있는 프로그램>
<알아볼 것>
- 스피커 측정 방법에 대하여
<측정한 스피커>

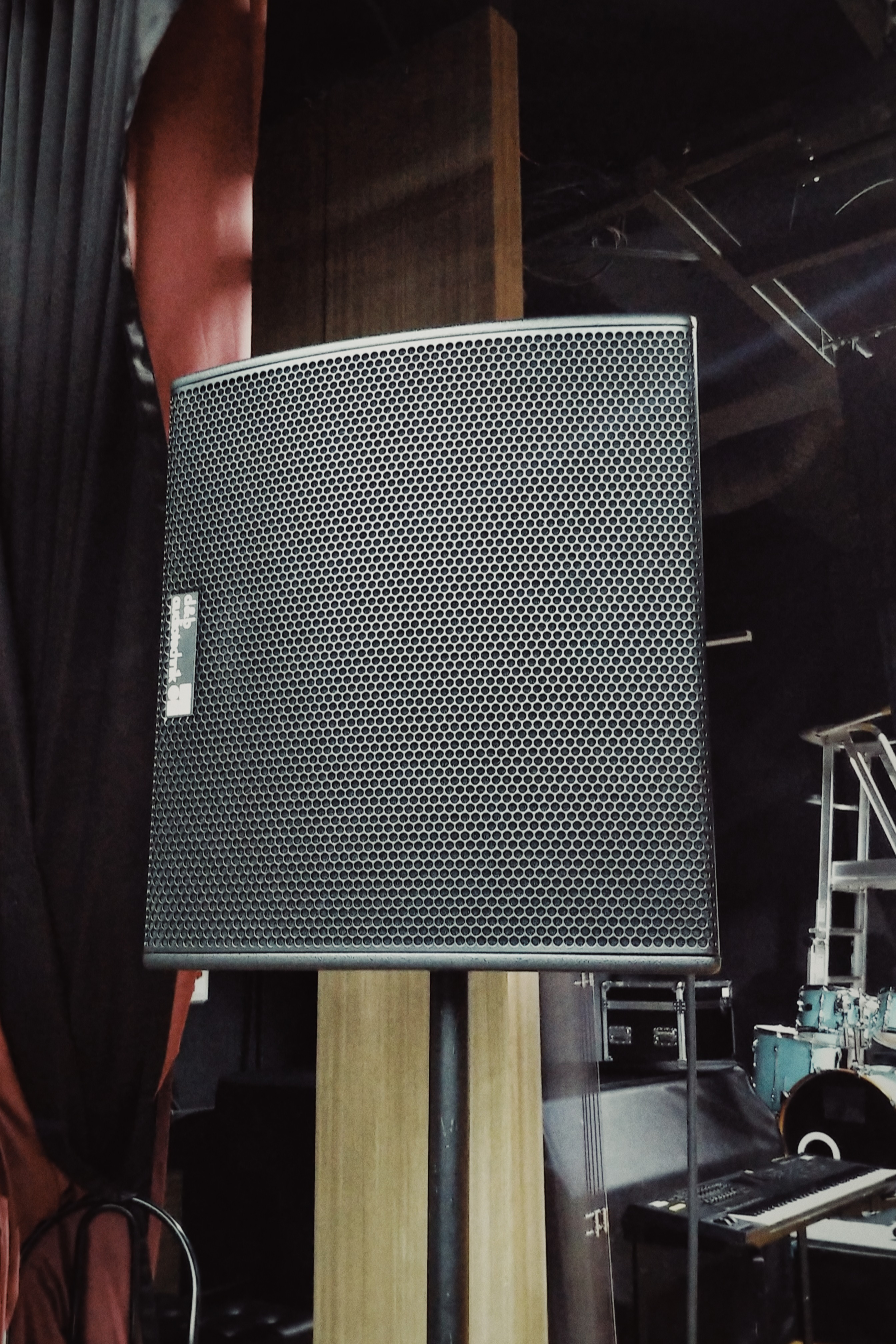

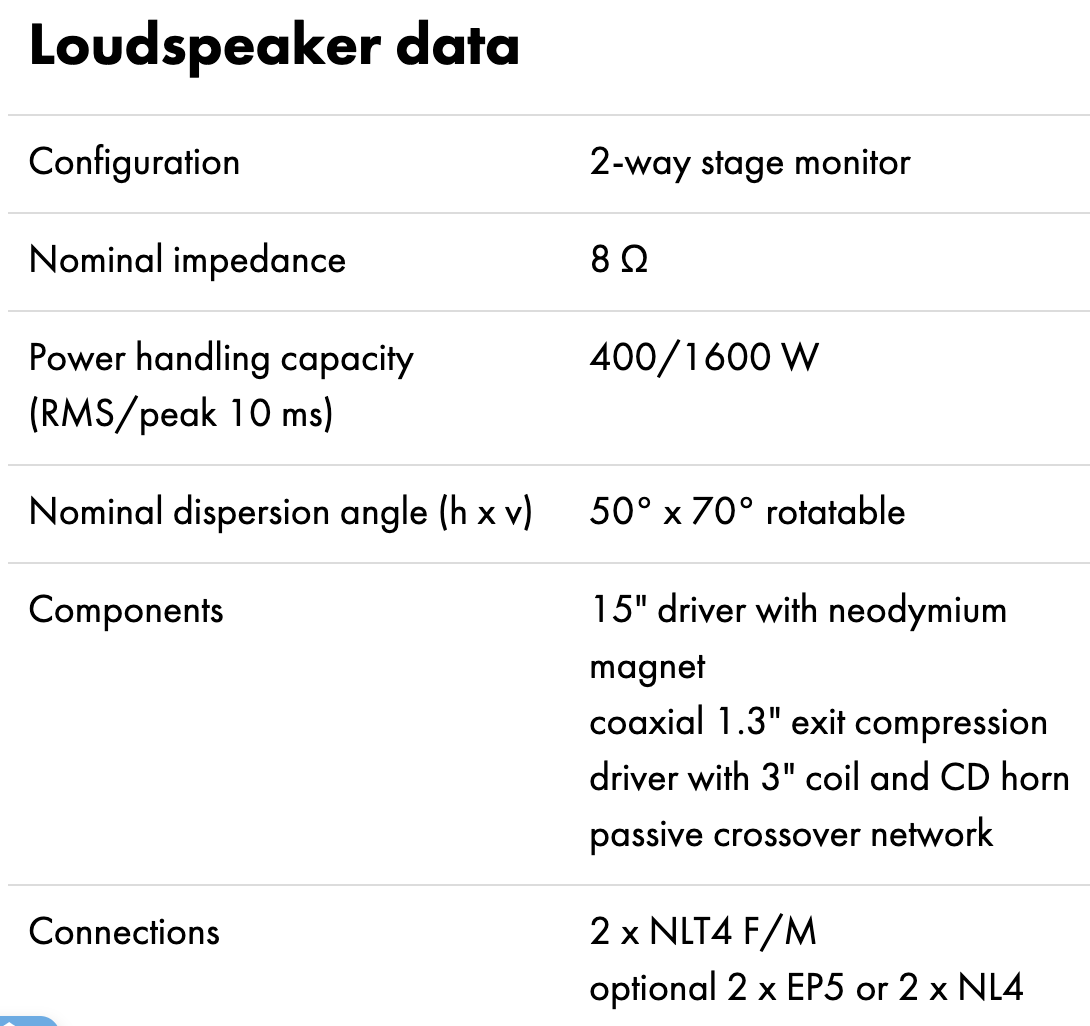

d&b audiotechnik M4 stage monitor
이게 학교에 새로 들어와서 측정을 진행함.
horizontal 수평 50도 , vertical 수직 70도
스테이지 모니터 용으로 나온 스피커라 그런지 스피커를 바닥에 내려놓았을 때 수직지향각이 더 크다.

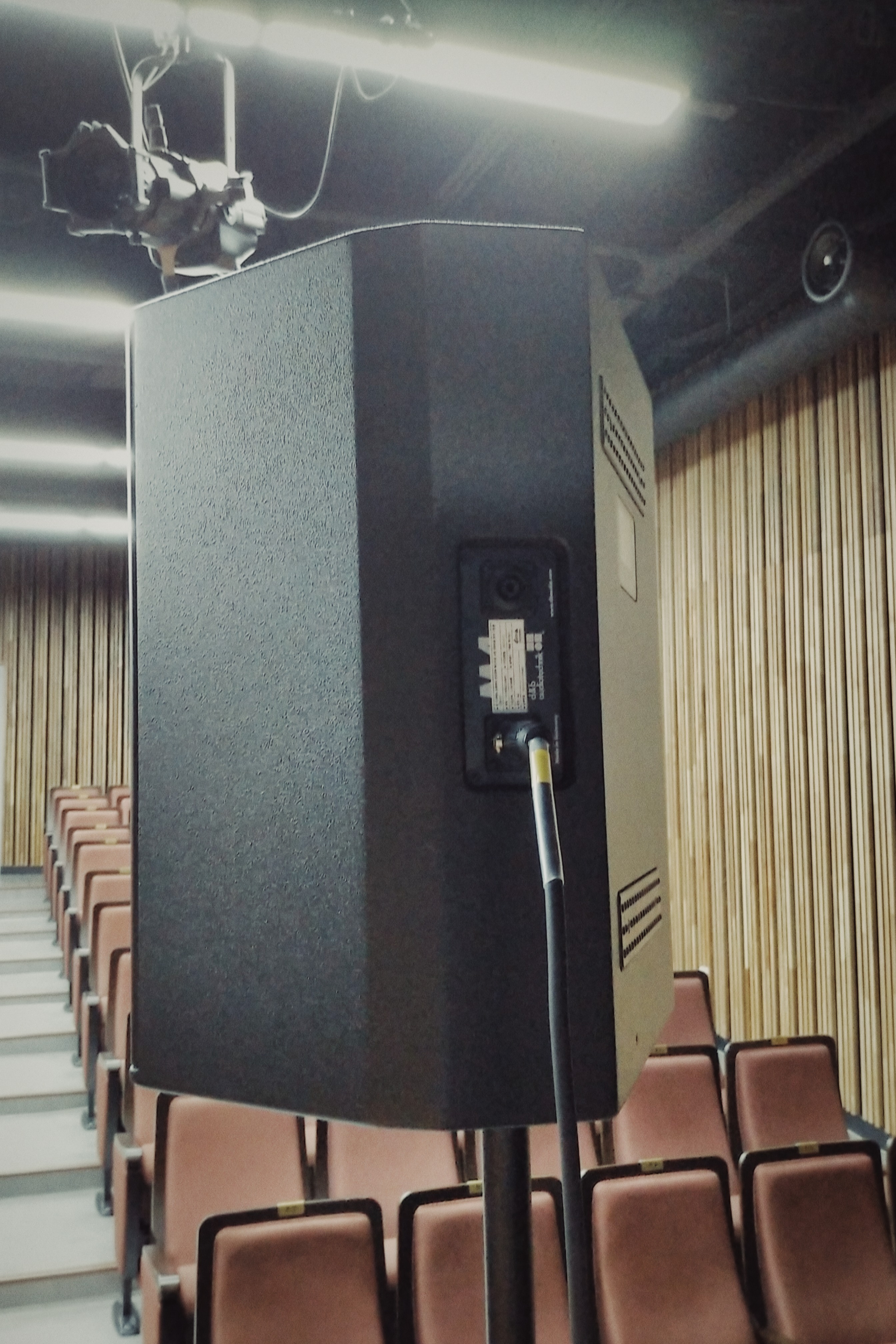

근데 우리는 이 스피커를 스탠드에 세워서 메인 스피커로 사용하기로 했다.

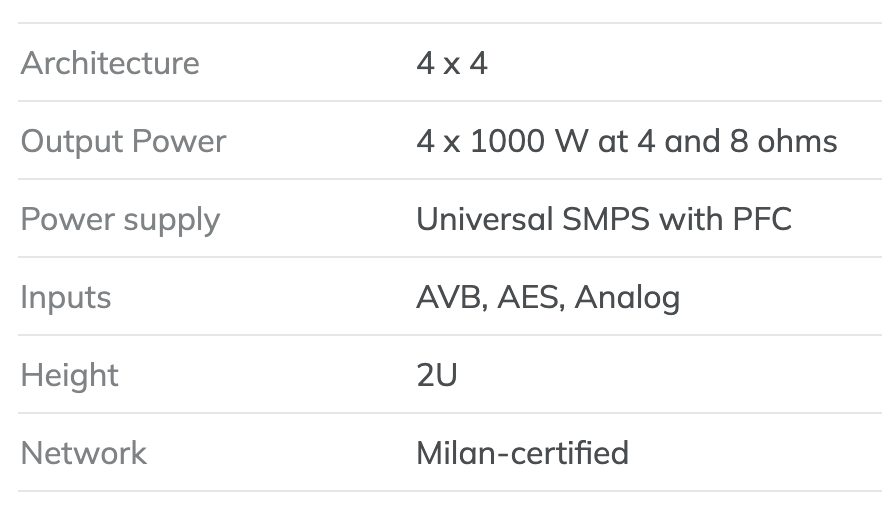

>> 오늘 사용한 Amp 종류

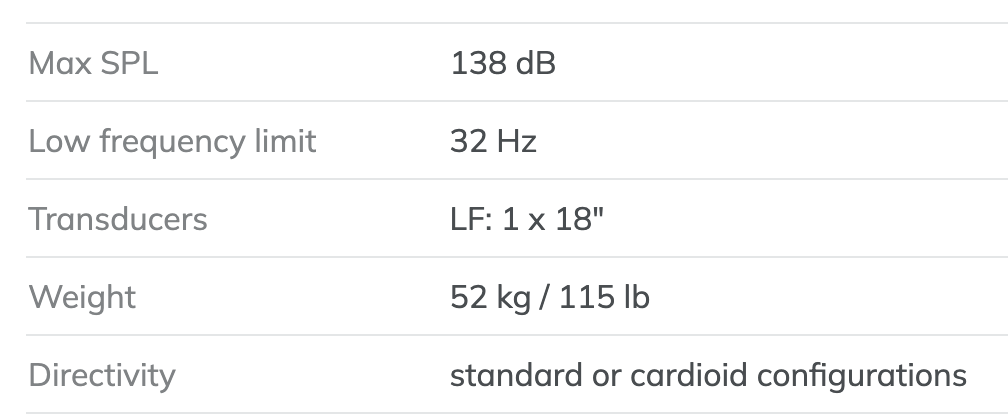

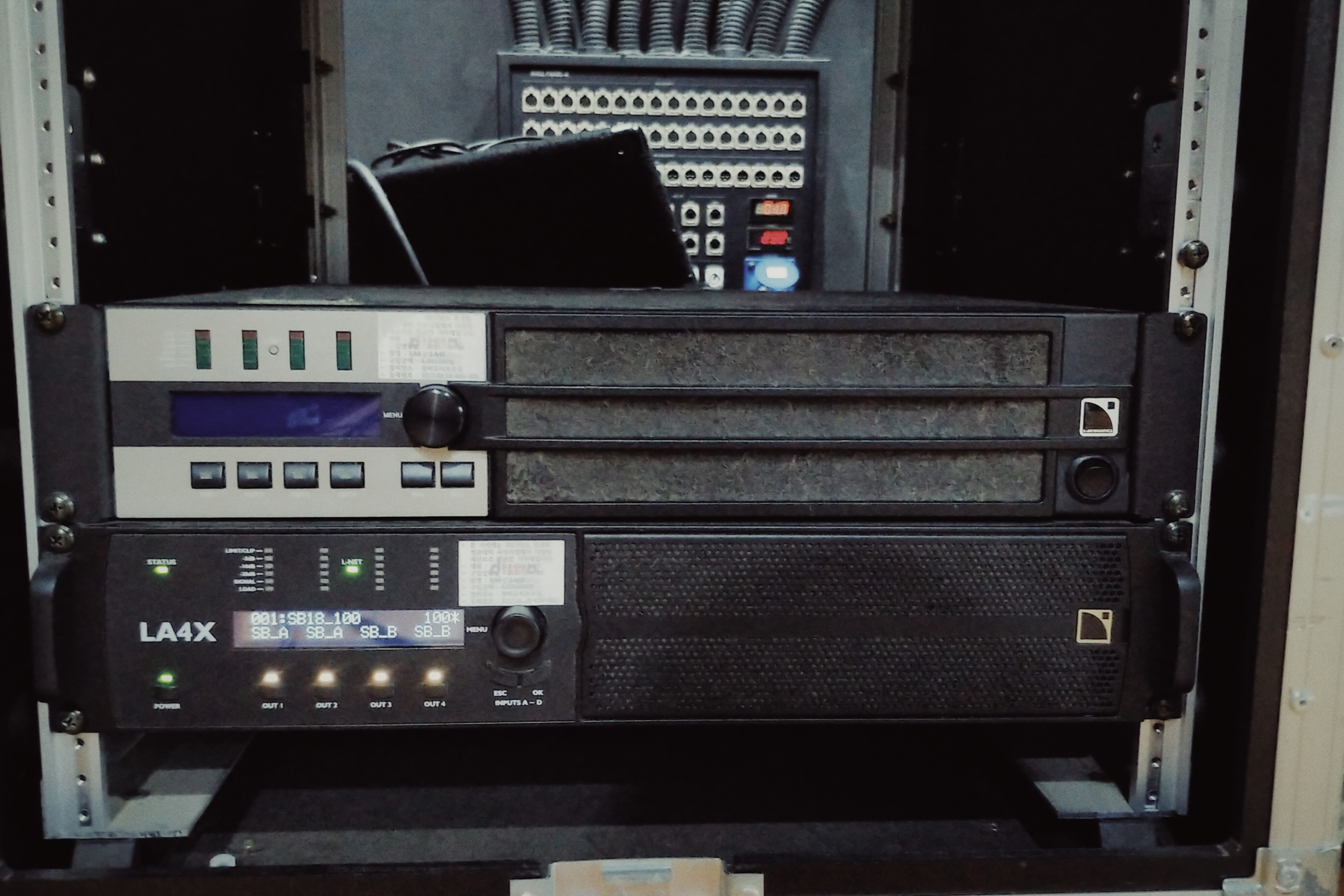

우퍼스피커로 SB18_100을 사용했는데 총 4대의 우퍼스피커를 이 LA4X에 연결했다.
LA4X의 경우에는 앰프내에 프리셋이 저장되어있어서 같이 사용할 스피커의 모델명을 선택해주면 된다고 한다.
화면에 보이는 것처럼 SB18_100을 불러와서 사용했다.

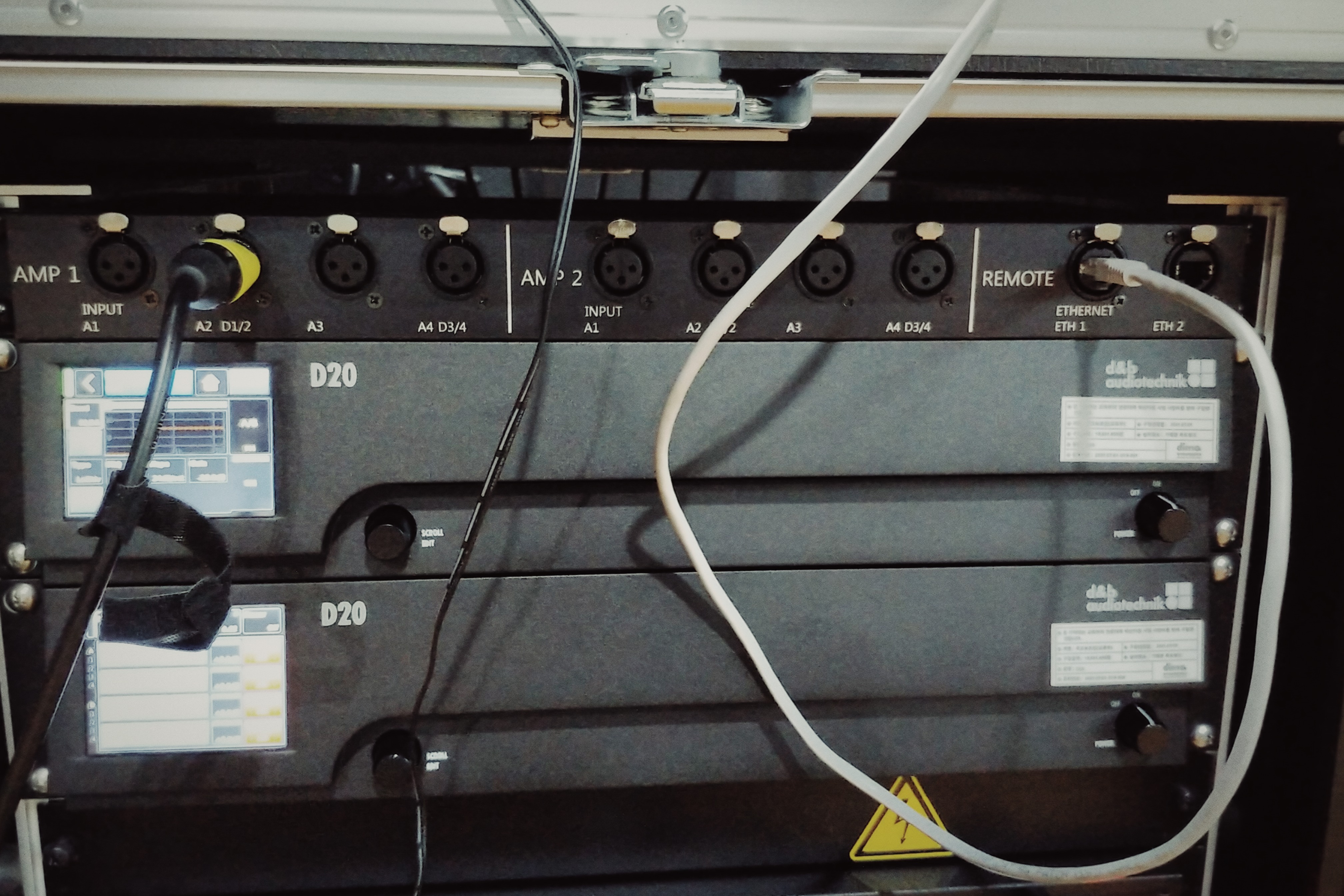

D20은 M4와 연결했다.
D20의 경우 Remote를 통해 공유기와 연결하면 맥에서 해당 IP주소로 접속하여 컨트롤 할 수 있었다.
별도의 프로그램 필요없이 IP주소를 인터넷 주소창에 입력하면 바로 연결되어 편한 것 같다.
<알아볼 것>

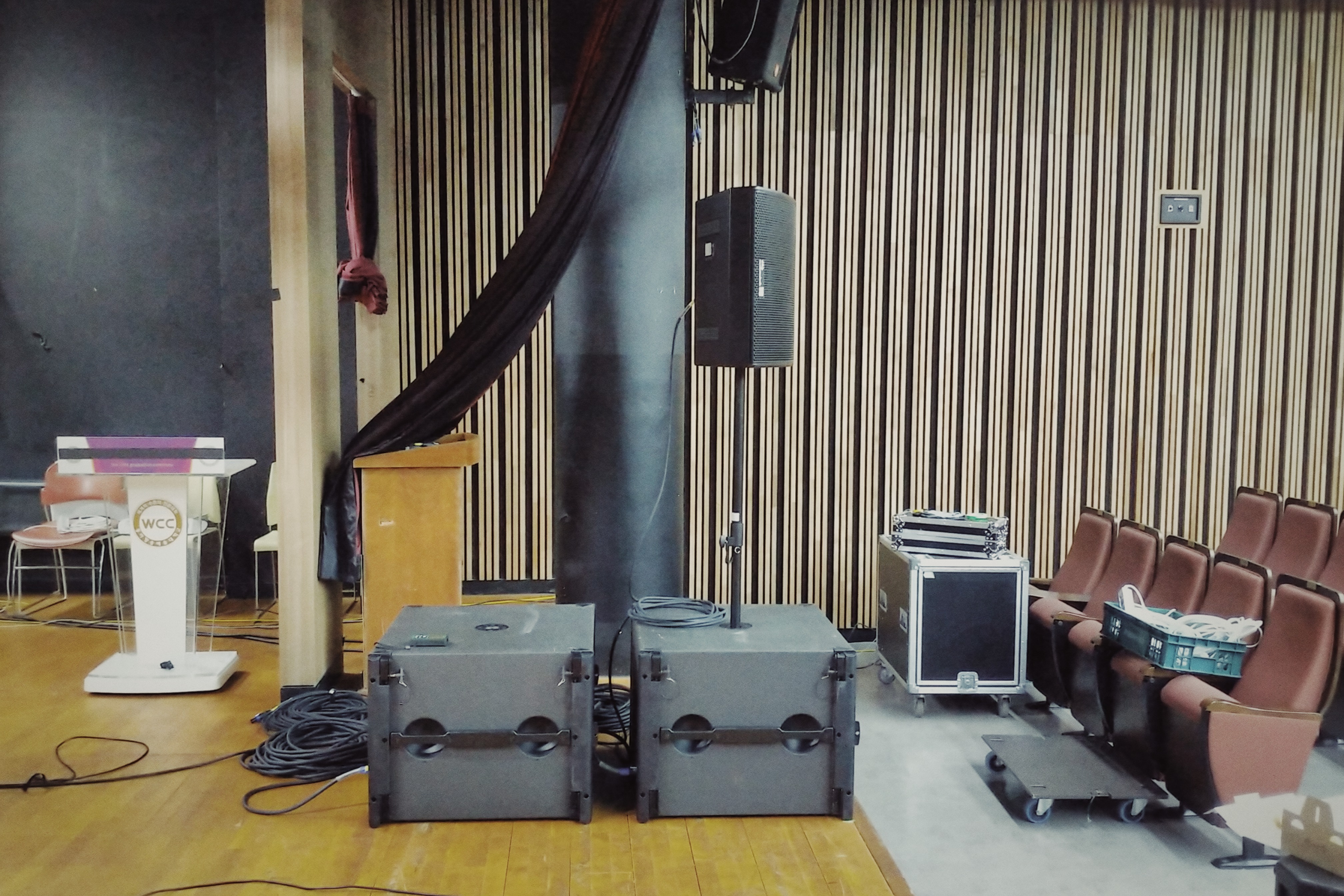

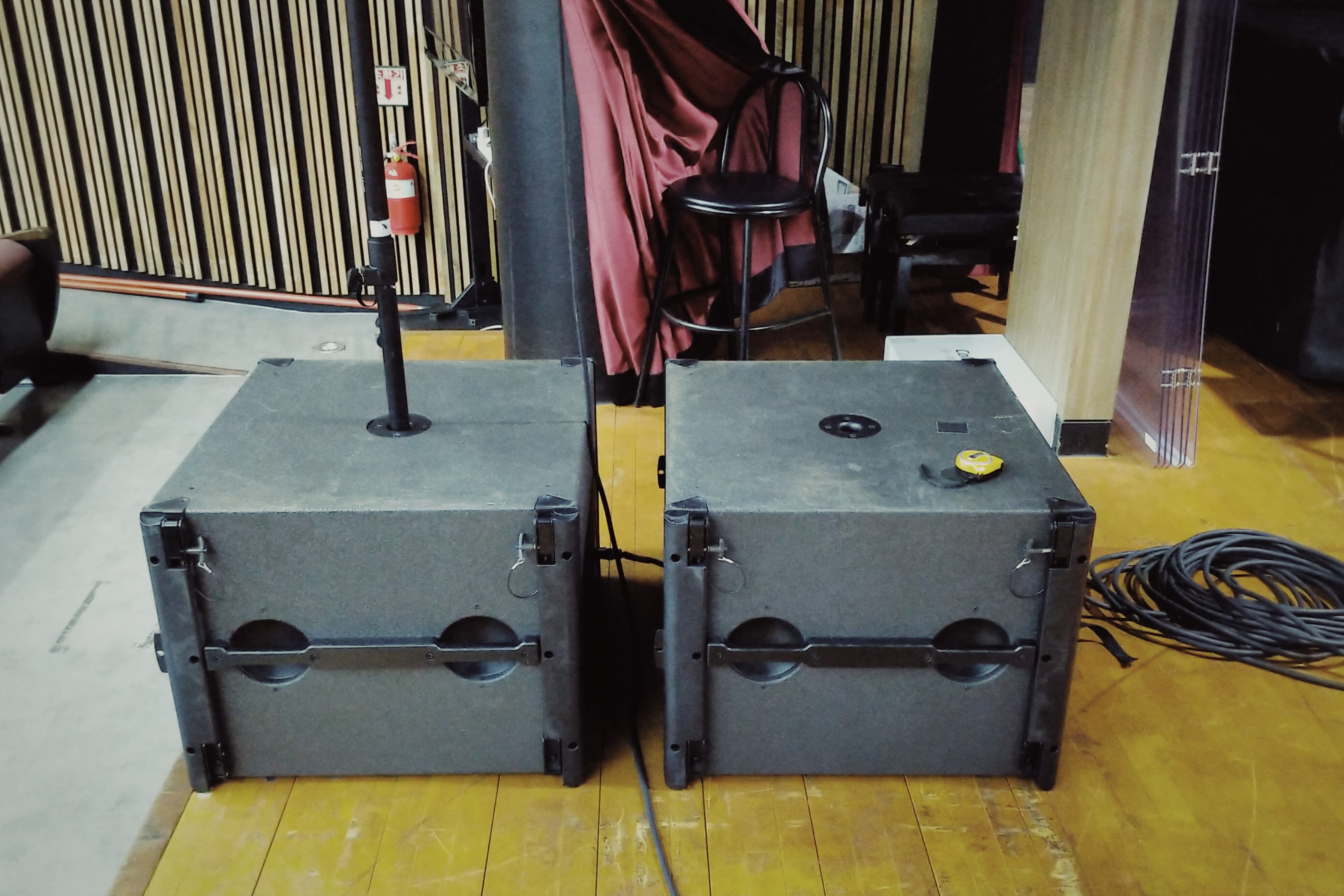

>> Subwoofer Array : Gradient in-line
서브우퍼는 SB18을 사용하고, 메인 스피커는 M4를 사용했다.
서브우퍼 어레이를 Gradient in-line 방식으로 했다.
이렇게 하는 이유는 서브우퍼의 경우 방사되는 방향이 Omni 로 인해서 무대 위로 오는 저음들이 방해가 되는데
이를 최소화 하고자 서브우퍼에 지향성을 주기 위해서 서브우퍼 어레이의 다양한 방법 중 하나인 Gradient in-line 방식을 해봤다.
지향성을 주었을 때와 안주었을 때, 무대 위에서 느껴지는 저음을 체감해봤는데 그 차이가 확연하게 느껴졌다.

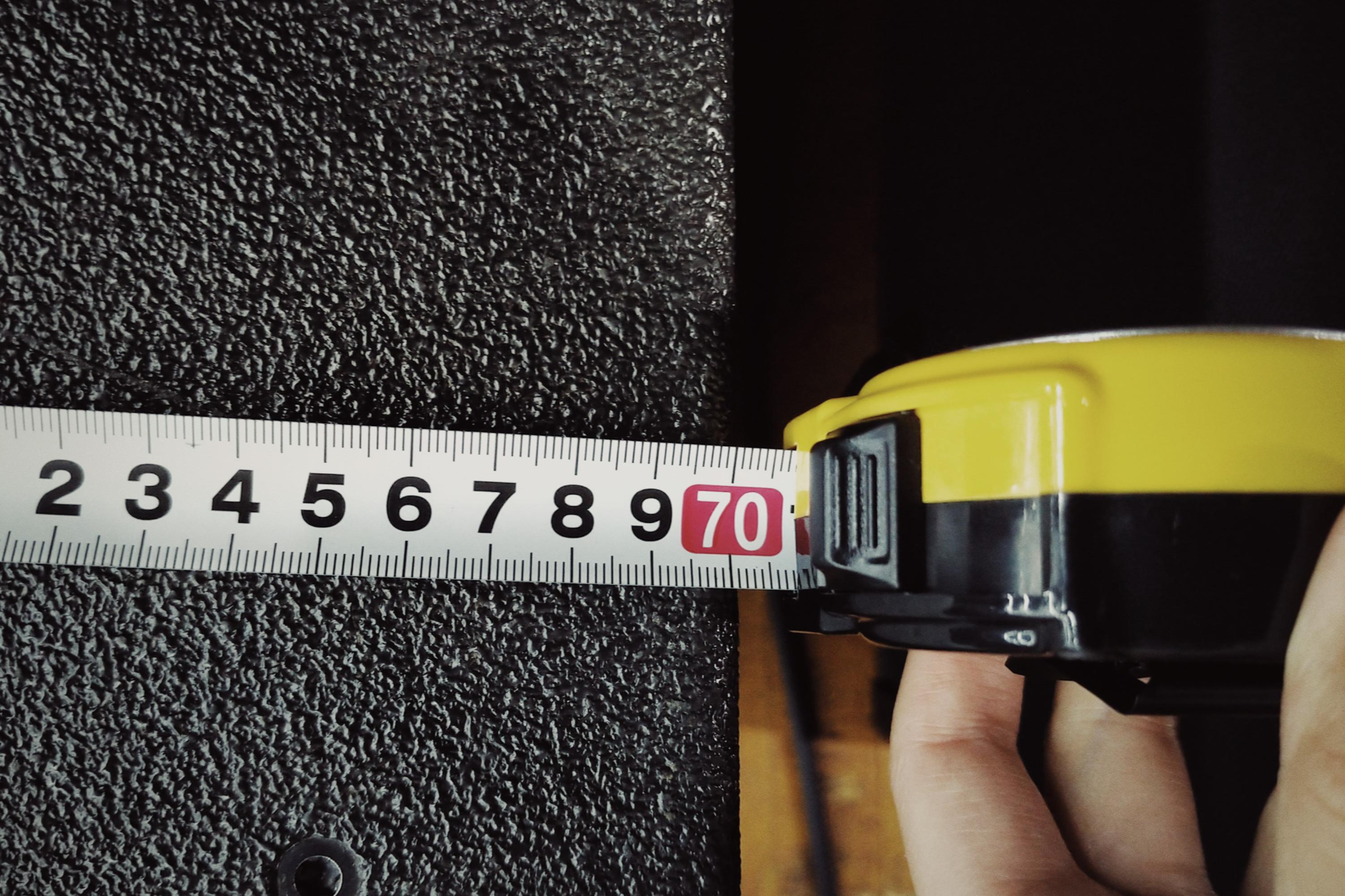

SB18 하나의 깊이가 70cm여서 서브우퍼간의 사이를 15cm정도 띄운 85cm 지점에 두번째 서브우퍼를 위치시켰다.
<알아볼 것>
알아보고 공부해야 할 것이 너무 많다.. 다시 1학년이 된 것 같다 ^_ㅠ
